SH-5000-MSAP155 是一款STM-1級別的單板型SDH光傳輸系統，技術指標符合ITU-T標準，具有集成度高、構造精巧、組網靈活、網絡適應能力強等特點。提供A、B兩個155.52Mb/s的光接口，支持63路E1的復用，具備ITU-T G.813標準的網元定時、VC-12交叉連接和通道保護功能；可作為分插復用器（ADM：Add-Drop-Multiplexer）或終端復用器（TM：Terminal Multiplexer），用于組建點對點、鏈形和環形傳輸網絡。

MSAP155系統的網元管理，基于統一的網管平臺EasySDH。EasySDH是依照ITU-T相關建議設計的網絡管理軟件，實現網絡資源、設備配置、告警、性能和安全的綜合化管理，可支持多個光路互不相連的子網的統一管理，支持Internet方式的遠程網絡管理。

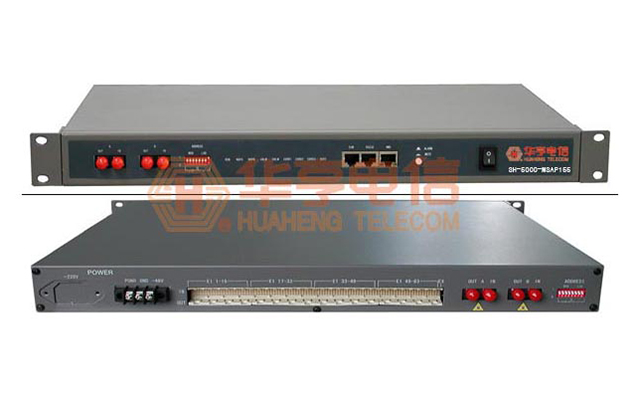

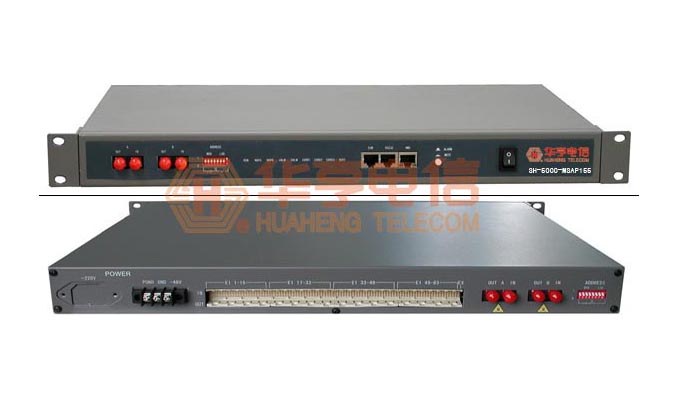

MSAP155為19英寸單板設計，功能齊全，結構緊湊，可以方便地安裝在標準設備機架上。

功能特點：

1．提供兩個STM-1光接口，可獨立分配業務或互相保護，提供支路1+1通道保護功能；
2．提供63路E1任意上下電路；
3．支持1路以太網業務，以內嵌板卡方式實現，訂貨時可選；
4．支持點對點、鏈形和環形組網方式，實現全網VC-12無阻塞交叉；
5．支持ITU-T G.813標準的網元定時功能，自動實現在多個定時源間的切換；
6．可選公務電話接口，具有群呼和選呼功能；
7．提供F(以太網)網管接口，實現ITU-T建議的資源、配置、告警、性能和安全五大管理功能；
8．系統軟件支持遠程在線升級；
9．支持-48V/～220V雙電源，訂貨時可選；
10．可選長距離光器件和ALS（自動激光關斷）功能。

參數及指標：

（1）光接口：

符合標準：ITU-T G.957/G.958

工作波長：1310nm

傳輸速率：155.520Mb/s±4.6ppm

光纖類型：ITU-T G.652/G.653，單模，F(xiàn)C/SC可選

接收靈敏度：優于-36dBm

傳輸距離：40KM，可選60~100KM長距離傳輸模塊，需說明

（2）E1電接口

符合標準：ITU-T G.703

傳輸速率：2.048Mbit/s±50ppm

傳輸碼型：HDB3

接口方式：2mm高密度連接器

抖動性能：抖動指標符合ITU-T G. 823

接口阻抗：75Ω非平衡式?？蛇x120Ω平衡式

（3）以太網接口

符合標準：符合803.3/u 10Base-T標準

支持全雙工、半雙工自協商功能

接口速率：2Mbit/s

通過調節E1接口數量多少，以太網接口可達100M

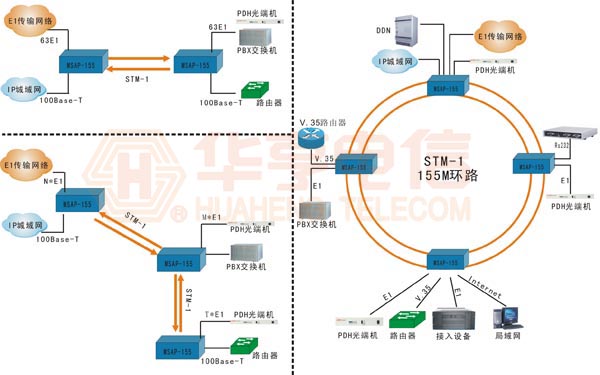

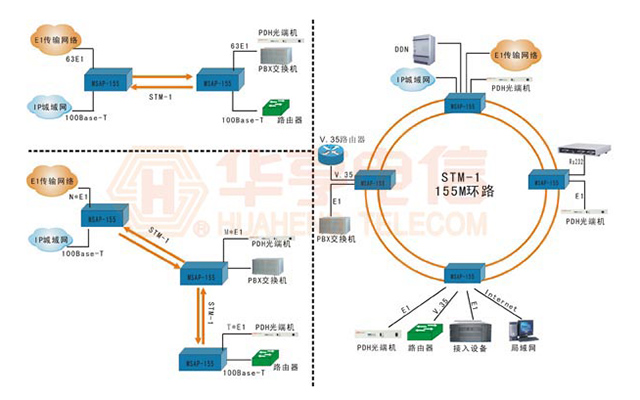

典型應用：
