MSAP（多業務平臺）是新一代的綜合業務接入系統。本系統基于SDH核心技術，支持多種業務，配置靈活，能夠提供數十個PDH、V.35、以太網的光連接和大量E1電接口，以及多個SDH上聯光接口，具有強大的組網能力。MSAP系統為集中式機框結構，采用基于插卡的分布式電源設計。結合網管，MSAP支持對遠端系統斷電能夠?qū)崟r檢測，具有面向光口、業務盤、支路和路由的多種保護功能。

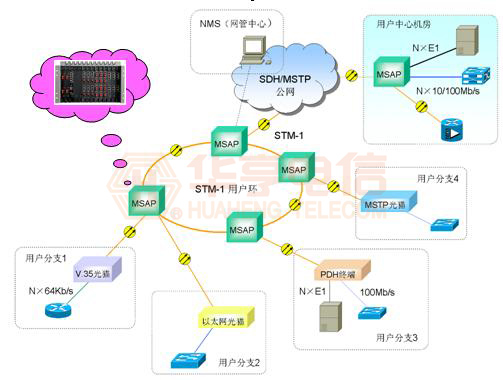

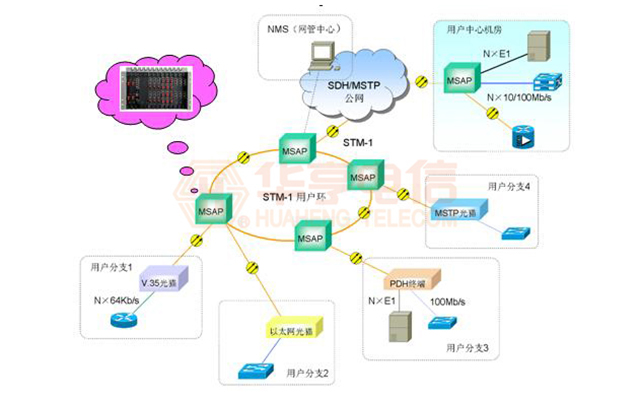

MSAP系統和FM系列光貓、PM系列PDH光端機通過光纖連接，構成大客戶接入網絡，實現V.35、以太網和E1的綜合接入。

產品說明：

MSAP采用的綜合管理平臺依照ITU-T相關建議設計，實現網絡資源、設備配置、告警、性能和安全管理的綜合化管理平臺，具有如下特點：
基于成熟的SDH網管體制，基于TCP/IP統一管理網絡；
全面管理傳輸主干及光分支；
支持關鍵業務的雙光纖保護。

功能特點：

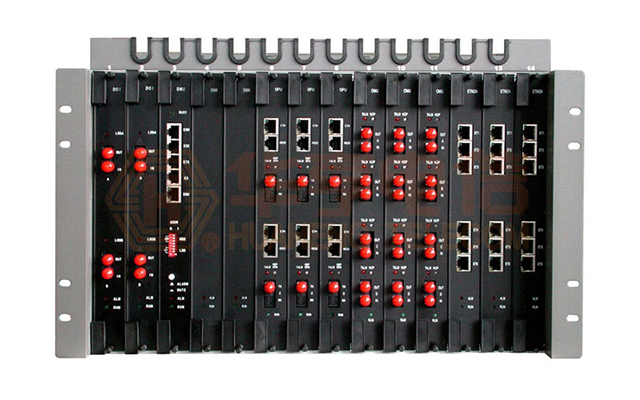

1．MSAP局端設備為插卡式結構，整機框提供14個槽位，其中第1、2為上聯SDH光口盤位，第3為管理單元盤槽位，5~14槽為各種業務盤槽位。
2．產品具有十分強大的多種業務接入能力，可提供6個SDH上聯光方向，231個E1業務，或22個PDH光方向的業務及以太網接口。
3．E1業務可以通過內部總線映射到SDH光口上進行上傳，也可以從本2Mbit/s接口落地，實現E1業務的光纖點對點連接。組網方式靈活，可以組建星型或者點對點應用網絡。
4．管理單元盤支持遠端設備掉電檢測功能，通過面板燈指示遠端用戶是處于掉電還是線路中斷狀態。
5．管理盤提供E1線路的1+1通道保護功能，提供兩條備份的SDH數據流。當檢測到當前線路故障或誤碼超限時，系統自動切換到保護線路，倒換時間優于15ms。
6．系統提供PDH光分支業務，每卡支持4/8個E1、1個RS232和1路線速100Mb/s以太網數據的混合復用和光傳輸，每個E1都可以配置為落地或映射至上聯STM-1光口，可以實現點對點和星狀網絡，提供大容量的E1傳輸。
7．MSAP系統提供多種功能和規格的以太網業務盤。既有用于點對點的單E1和多E1網橋盤，也有支持環網、帶寬靈活調整的映射盤，映射盤單板提供8個RJ45端口，采用GFP和LAPS協議，每端口可提供46個VC12的映射，實現半/全雙工應用。
8．系統設有獨立的網管盤，提供統一完備的網絡綜合管理。在網管操作界面中，可實現對各種業務接口的配置和管理。檢測各通道狀態，提供完備的告警指示，實現局端-接入端-匯聚端的三端統一網管功能。

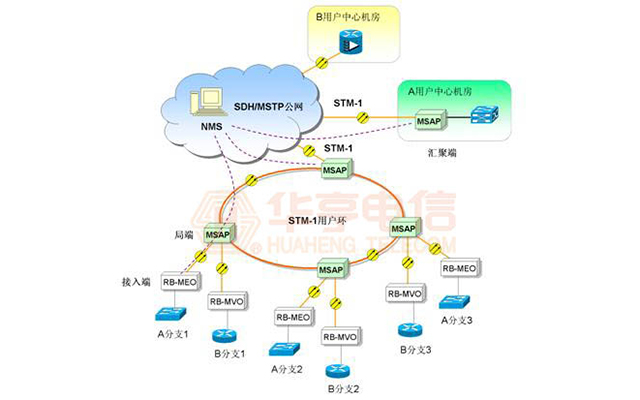

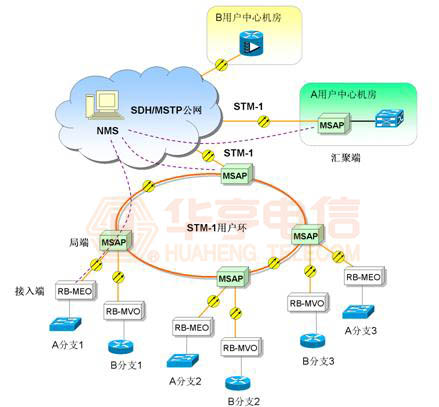

綜合網管圖：
