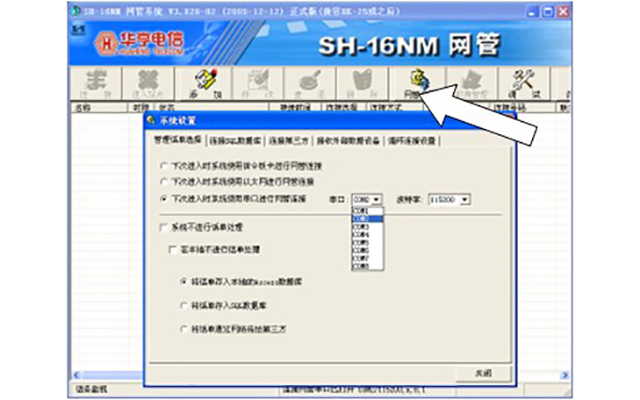

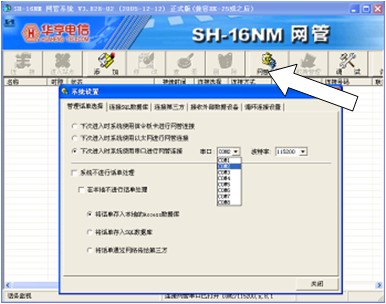

SH-16NM具有高度的靈活性和可擴展性等特點，適用于多種交換規模。它主要為華亨的各類語音交換設備提供一個全網的集中、統一管理，即用戶通過一個統一的網管平臺，就能夠?qū)φ麄€語音通信網中的語音交換設備進行管理和監控。能夠同時管理30---120個站點。
傳統網管系統
網管組成：

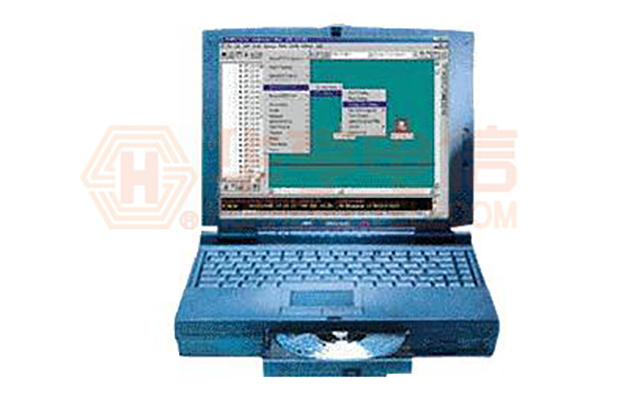

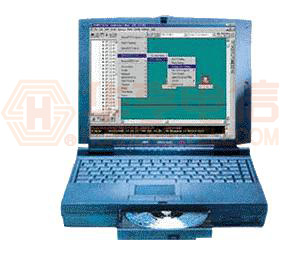

網管管理機PC，SH-16NM網管管理系統，SH-21 E1網管管理設備，各站點由SH-3000系列交換機組成的集團用戶或IP超市點，可多達60個站點。
實現方式：
半永久連接：各站點時時處于等待連接狀態，運行‘SH-16NM網管管理系統’，系統會自動連接各站點。

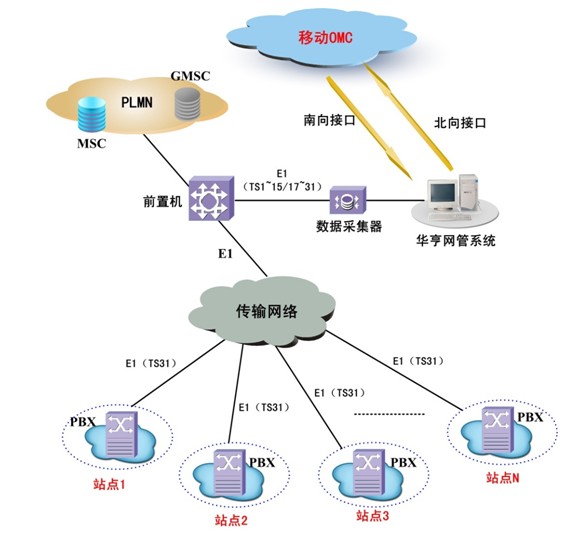

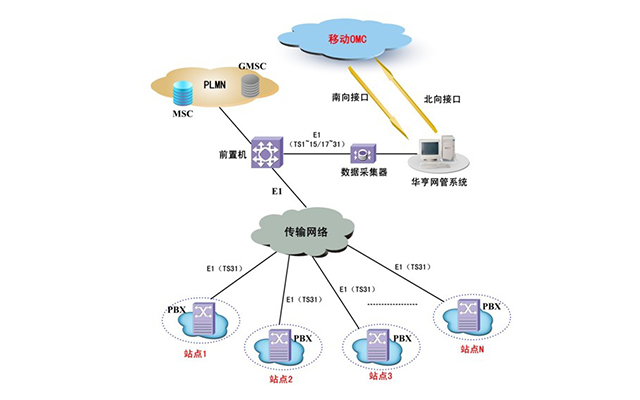

運營商設備將每個遠端接入設備（交換機）與E1網管的E1建立一條半永久(半固定)連接。（如：將站點1交換機的31時隙與E1網管的第1時隙建立半永久連接, 將站點2交換機的31時隙與E1網管的第2時隙建立半永久連接, 站點交換機N的31時隙與E1網管的第N時隙建立半永久連接。）
SH-16NM網管管理系統通過串口與SH-21E1網管連接，分站點將交換機當前狀態、話務信息、話單通過31時隙匯集到SH-21E1網管的E1上，傳送給SH-16NM網管管理系統。各站點不需另外配備電腦，在管理中心通過網管管理系統就可對各站點進行監控、修改各種參數等。
IP網管系統
網管概述：
網管名稱：SH-3001NMS綜合網管系統
上海華亨IMS接入設備網管系統SH-3001NMS是在信息產業部行標的基礎上，根據中運營商的具體需求，制定相關基本功能特性、組網特性、告警特性、安全特性、協議與接界面、性能等方面的功能模塊。
SH-3001NMS網管系統采用了先進成熟的網管架構，提供了一整套基于Java 的跨平臺開發工具、模塊和API，可以方便地與多個第3 方系統實現集成，是按照自下而上規則設計的高度用戶化、電信級、跨平臺的綜合網絡管理系統，并提供針對網絡管理的全面解決方案。
SH-3001NMS網管系統能滿足用戶的多種需要：
● 電信運營商和制造廠商能夠建立網元和網絡管理系統；
● 服務提供商能建立網絡管理和操作支持系統；
● 企業和獨立軟件開發商可以建立應用程序管理解決方案。
SH-3001NMS網管系統所管理的設備包括華亨所有IP PBX、AG系列產品。
SH-3001NMS網管系統覆蓋TMN 管理層的四個層次：
● 網元層 ● 網元管理層 ● 網絡管理層 ● 業務管理層
SH-3001NMS網管系統采用友好的全圖形化界面，操作使用簡單方便。
SH-3001NMS網管系統為網絡管理員提供了一個功能強大的操作管理工具。該網管系統能夠直觀地顯示網絡視圖，監視和管理網絡中多個網絡設備，保證網絡可靠、安全、高效地運行。
系統設計架構：

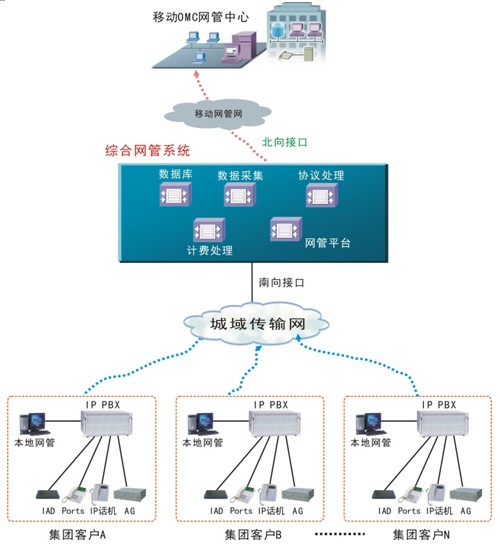

SH-3001NMS綜合網管系統由硬件PC服務器和軟件兩大部分組成，在PC服務器中安裝網管操作軟件和SQL數據庫，接入互聯網絡。城域網中所有IP PBX設備通過與網管系統的相互訪問建立通信，實現管理。方案拓撲圖如下：
SH-3001NMS北向COBA接口與運營商OMC對接，南向接口通過城域網管理客戶端設備，SH-3001綜合網管系統包括數據庫、數據采集、協議處理、計費處理、網管平臺5個模塊，實現對客戶端設備的管理及向運營商OMC消息數據上報。
系統特點：
SH-3001NMS綜合網管系統具有如下特點：
1) 為華亨IMS接入系列產品提供統一的管理框架。
2) 系統操作維護簡單、運行穩定、用戶界面友好人性化。
3) 具有大批量IP PBX設備的統一管理能力。
4) 本地維護和綜合網管的無縫集成，不僅提供遠程的操作維護，同時提供本地化的配置管理。
5) 滿足運營商已制訂的各項功能規范要求。
功能設計：
根據運營商網管規范及產品行業客戶應用需求的原則，華亨SH-3001NMS網管系統設計具備如下主要功能：
1) 拓撲管理
分層的拓撲管理，用戶能從高層的拓撲視圖鏈接到底層的拓撲視圖；用戶可選擇在某一層拓撲視圖上選擇顯示出哪些網元及網元之間的連接。添加和查看修改組，節點，網元。
2) 網元配置
網元配置對網元的“路由參數”“系統參數”“公共參數”“SIP”等進行配置
3) 性能監測
性能管理主要實現網元性能的顯示、統計和綜合。
4) 日志管理
日志管理用于檢測系統運行狀態，記錄OMC軟件進程日志，數據庫日志，系統備份記錄，用戶對系統的操作日志等信息。并對記錄的日志進行管理。
5) 信令分析
信令分析是對協議消息、端口信令鏈路的接續過程、業務流程等進行實時動態跟蹤監視。
6) 終端維護
終端維護是對網元維護的操作終端，并以MML方式實現:網元的配置功能,取得網元的當前告警,網元的統計任務的設定、修改、刪除、查看、掛起和恢復,網元的軟件監測及日常的維護功能
7) 數據庫監控
系統能手動/自動備份數據，數據被破壞后可通過備份正確恢復數據。
8) 補丁管理
補丁管理用于系統軟件模塊通過補丁加載至OMC功能，并可以恢復加載前狀況，并提供補丁卸載。
9) 權限管理
權限管理用于系統管理員添加，修改，刪除和鎖定角色，以及設定角色有效期，賦予角色以用戶組。
10) 告警管理
告警管理是對網管系統所管理的設備故障進行管理的一個功能組。通過告警管理功能，可以集中管理和監控網絡中的告警、通知和事件。
性能參數設計：
廠商網管：SH-3001NMS綜合網管系統
接入網元數量：2000臺（設計理論值10000臺）
告警管理：支持
性能管理：支持
拓撲管理：支持
拓撲管理-自動識別接入的客戶端：支持
客戶端設備狀態查詢：支持
客戶端配置管理：支持
安全管理（用戶帳號管理）：支持
日志管理-網管系統日志：支持
日志管理-呼叫日志（或話單查詢）：支持話單查詢
北向接口
北向接口支持的協議：SNMP
告警管理：支持
性能管理：支持
拓撲管理：支持
拓撲管理-自動識別接入的客戶端：支持
客戶端設備狀態查詢：支持
客戶端配置管理：支持
安全管理（用戶帳號管理）：支持
日志管理-網管系統日志：支持
日志管理-呼叫日志（或話單查詢）：支持話單查詢
