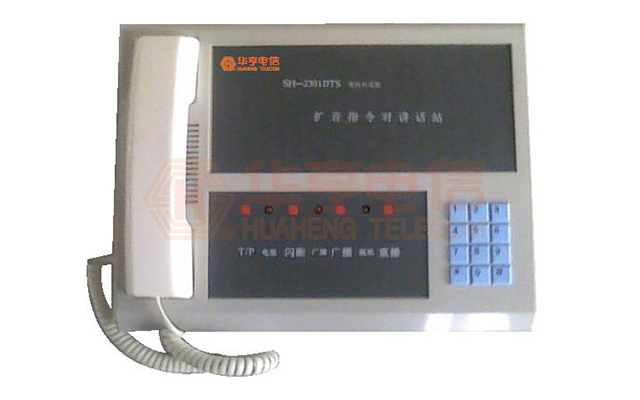

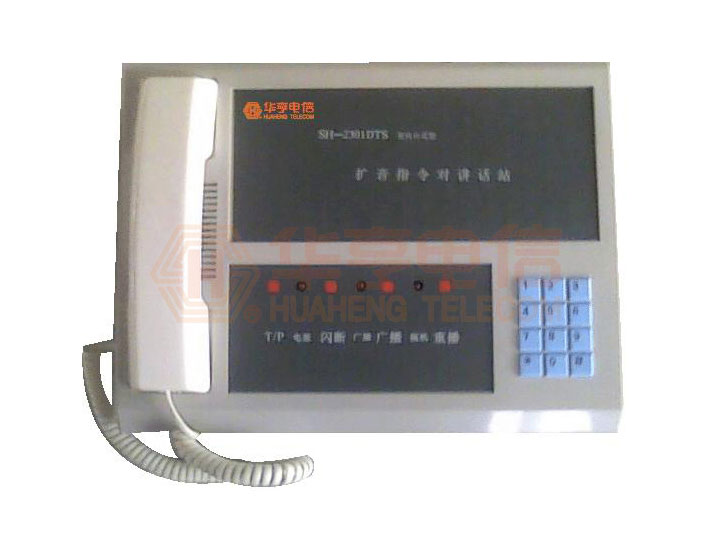

SH-2301DTS室內臺式擴音指令對講話站使用交流220V市電，沒有接入時對講話站只能作為普通話機使用，不能擴音。 信號線、揚聲器出線、AC220V電源線應盡量避免使用同一走線槽，如果無法避免也應盡量限制在短距離內。

正面左邊為AC220V電源接頭；右邊為電話線、揚聲器線，其中黑色兩芯護套線為外接揚聲器線。

安裝方法：

1、本機安裝不能靠近發熱體，盡量避免安裝在有腐蝕氣體、有害物質、潮濕的地方。

2、擴音指令對講站除一對電話線外，還需要一對電源線。

3、將揚聲器固定在距離地面約2.5～3.5米的高度。揚聲器安裝時應注意將聲柱指向需要呼叫的作業現場。

4、電話線必須經保安配線架后再接指令工作站。

5、將揚聲器連線、電話線及電源線連接到相應位置上。指令工作站進線應留有大于50cm的余量。

6、電源、配線架、線纜金屬護套等均應接保護地。

7、揚聲器與話站連線線徑應大于1.0平方毫米。建議使用護套線，長度盡量短；根據線徑可達40m。

8、揚聲器出線不能短接，在通電之前必須檢查，否則會燒壞功放。

技術指標：

輸入電源：AC220V±10％；頻率：50Hz±5％

抗噪音強度：≤110dB

工業防護等級：IP65

通話確認提示音時長：標準為3秒

指令工作站與主機間線路回阻：≤1.8KΩ

外接揚聲器阻抗：8～25Ω

外接揚聲器輸出功率：15W～30W

揚聲器音量：≥85分貝

指令工作站用戶饋電電壓：－48V～－60V

指令工作站信號傳輸電平：≤＋2dB

工作環境溫度：－15℃～55℃

外形尺寸：長340mm×寬270mm×高110mm

使用方法：

1、P/T轉換：摘機按‘P/T’鍵，選擇脈沖撥號還是音頻撥號。注：必須有220V接入才能選擇，斷電后重新通電為音頻撥號。

2、當需要打電話時，拿起手柄，摘機指示燈亮，聽到撥號音即可撥號，可作普通話機用，手柄掛機摘機指示燈滅。

3、指令工作站需要本地廣播時，拿起手柄，聽到撥號音后按‘廣播’鍵，廣播指示燈亮，撥號音停止即可講話，可使聲音通過揚聲器廣播出去，掛機后‘摘機’和‘廣播’指示燈滅。

4、當有用戶需要廣播時，只需撥指令工作站的號碼，如果指令工作站空閑，便會自動打開指令工作站，用戶聽到3秒‘叮咚’的通話證實音后，即可喊話，所講內容通過指令工作站揚聲器廣播出去。主叫用戶講完話后掛機，指令工作站自動關閉進入待機狀態，等待下一次呼叫。

5、當有呼入正在廣播時，指令工作站附近人員此時可提起手柄后就能進入通話狀態，揚聲器自動關閉。通話結束如果對方還需要廣播時按‘廣播’鍵，手柄掛機，可使對方聲音通過揚聲器再次廣播出去。

6、通話時按‘閃斷’鍵，切斷當前通話轉為撥號音，可撥其它號碼。
